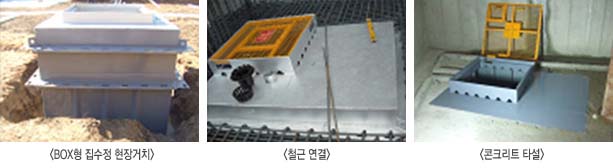

시공사진 |
|
|
 |

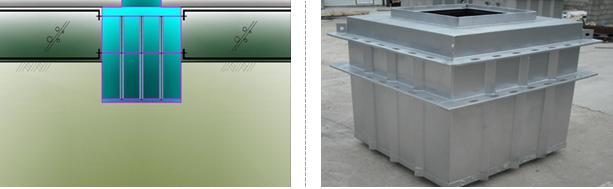

ㆍ공장 제작형 강재 집수정으로 현장 터파기물량 / 콘크리트 및 철근 물량 절감으로 공기단축 및 원가 절감이 가능
ㆍ예) 기존 RC 집수정 대비 30%~40% 절감(THK=1,000mm기준) |
| 용 도 |
ㆍ지내력을 요하는 바닥콘크리트에 설치가 가능
ㆍ(지내력 5 ~ 50ton 설치 가능)
|
| 특 징 |
ㆍ합성이중바닥판 구조(강재+몰탈 합성거동)에 의한 건물하중 및 수압에 대응
ㆍFULL 용접에 의한 절곡형 벽체 형성으로 측압 저항
ㆍ집수정 외부 철근 연결 플랜지에 의한 기초슬래브 철근 구속 및 차수 성능 증대
ㆍ집수정 형상에 구애받지 않고 제작 및 설치 가능
ㆍ내부 폴리우레아(이지가드530)방청제 사용으로 장기적 내부식성 확보
ㆍ(ASTMB117 기준 1,000시간 염수분무시험 통과제품)
ㆍ이지가드530 300μm이상 도포로 60년이상 집수정 제품 성능보장
ㆍ(방청코팅 10년 + 철판부식 고려 설계 50년)
|
|
|
| |

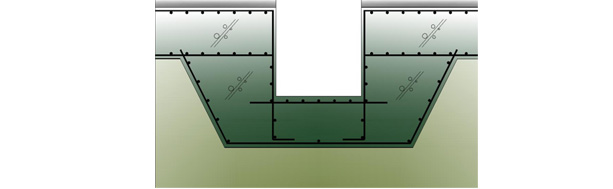

| 기존 콘크리트 집수정 |
 |
| 특 징 |
ㆍ현장 타설로 형상 및 Size에 구애받지 않고 시공이 가능함
ㆍ기초두께만큼 터파기 깊이를 증대해야 하므로 터파기의 물량이 증대되어 비경제적임
ㆍ터파기, 철근배근, 콘크리트 타설 등 공정이 복잡하므로 공기가 길어짐
ㆍ(집수정 기초와 벽체의 분할 타설이 필요)
ㆍ현장 타설이며 기초와 벽체 1, 2차 분할 타설로 누수가 많이 발생됨
|
|
| |

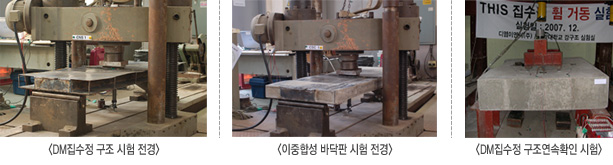

| DM집수정 구조시험 |
 |
1. 집수정의 시험결과 고강도 모르타르로 충전된 이중바닥판은 휨 및 전단에 대한 합성효과가 매우 크다는 것이 확인됨.
2. 절곡 용접형의 경우 실험결과로서 최대값 뿐만 아니라 탄성한계실험값도 설계계산값 보다 상당히 큰 값을
2. 나타내고 있음.
3. 절곡 용접형은 일반용접형과 비교할 때 실험 결과에서 동등 이상의 내력이 있음이 확인됨. |
|
| |
|
| |
| |
